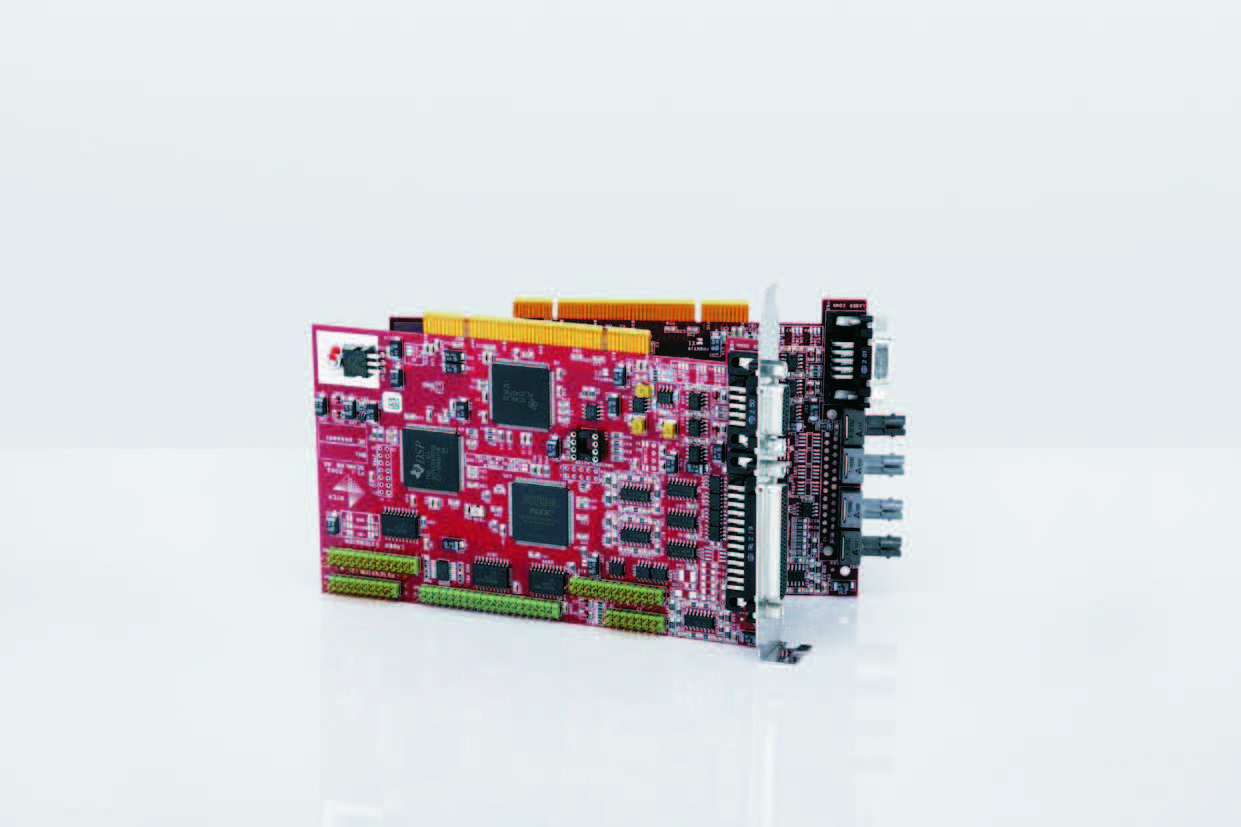

RTC®4

控制與多用途

SCANLAB 的 RTC® 計算機接口控制卡為掃描系統和激光實時提供了同步信號和抗干擾的控制。

高性能的信號處理器，可供下載的Windows環境下DLL簡化編程，或是來自不同第三方供應商的行業驗證過的軟件包都可以用來處理各樣標準應用。

軟件指令被下載到 RTC® 的兩個序列緩沖器，經過DSP的處理，作為16比特的控制信號輸出，每隔10μs發送到掃描系統。RTC®的處理器自動處理重要步驟例如微矢量化、像場匹配。激光控制與探頭的移動同步，豐富的可編程的激光信號可用來做矢量和位圖處理（見背面的文章）。

RTC®4向下可與RTC®3兼容，此外，RTC®4可以與SCANLAB板的新intelliSCAN®探頭上的處理器通信。因此，它提供給控制電腦實時的探頭坐標位置參數流，使得大范圍探測系統診斷成為可能。優化的 intelliSCAN® 探頭根據不同任務調節輪廓，可以通過軟件指令來選擇。相比于 RTC®3，RTC®4 提供更多的內存、更快的處理速度和額外的軟件指令（例如arc指令）。為了控制外部元件，RTC®4提供16比特的輸入口以及16比特的輸出口。

面對不同的用戶需求，SCANLAB的RTC® 計算及接口接口控制有不同的選項，大范圍靈活的系統集成。更重要的，I/O擴展板可用來控制附加的外部元件。

RTC®3 RTC®4 規格

• PCI 總線接口

• 16-bit 位置分辨率

• 10 μs 輸出周期

• (32-Bit and 64-bit) Windows 7 / Vista /XP / 2000 軟件驅動(DLL 只有 32-Bit的)

• 控制掃描頭和一束激光的控制信號

• 不同的激光模式可選

  例如YAG模式, CO2模式, polarity)

• 兩個10-bit 分辨率的模擬輸出和一個8-bit 的數字輸出

• 一臺計算機最多能配備8個RTC®控制卡

RTC®4 增強功能

• 掃描系統的診斷和 intelliSCAN ® 優化文件的選擇

• 附加軟件指令（例如arc指令）

• 一個16-bit的數字輸入和一個16-bit的數字輸出來控制外部元件

選項

• 三維掃描系統的控制

• 光纖接口的光數據轉換器

• 運動物體的動態加工

• 同時協同控制兩個掃描系統的能力

I/O 擴展卡 (可選)

• 16-bit 數字輸入

  4 bits 的光電解耦信號

• 16-bit 數字輸出,

  4 bits 的光電解耦信號

• 4種模擬輸入，每種信號的分辨率為10-bit

• 4種模擬輸出，每種信號分辨率為10-bit

相關資料下載請點擊：http://www.novalaser.com.cn/upload/RTC4.pdf
